网架概述:
网架钢结构是近年来迅速发展起来的新型的工业与民用建筑的空间钢结构形式,它是由许多杆件按照一定的规律组成的空间结构,改变了一般平面桁架的受力体系。结构处于三维空间的受力状态,能承受来自不同方向的荷载,由于杆件间的互相支撑互相制约,空间刚度大且整体性好。同时,网架是一种高次超静定结构,所以结构非常稳定。
适用范围:
1) 适用于体育场馆、展览厅、机场车站的侯机(车)大厅、剧院等公共建筑,以及工业厂房、机库等工业建筑。也可以作为体育场看台的悬挑结构。
2) 适用于周边支承、两边支承、三边支承、四点支承、多点柱支承等多种支承方式。
3) 适用于地震烈度小于或等于9度的抗震设防地区。
支承情况:

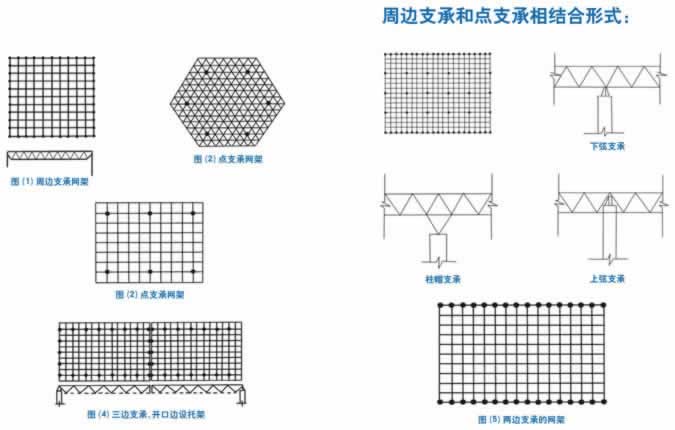

网架结构一般采用周边支承(图1)、此种形式传力直接,受力均匀,为目前采用较多的一种形式。也可采用点支承(图2)及周边与点相结合的形式(图3)由于考虑到建筑功能的需要,采用双边及三边支承也较为普通(图4)
周边支承和点支承相结合形式:
网架按网格组成情况主要有以下四大体系:

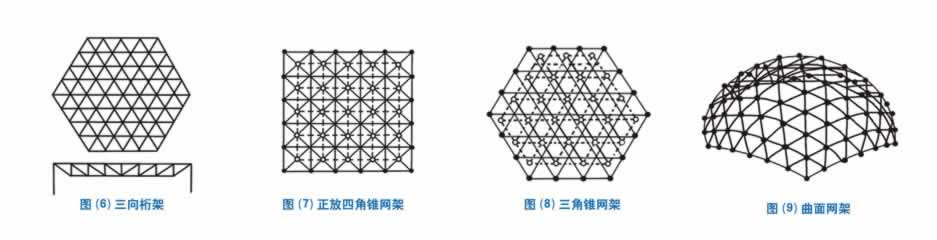

空间桁架体系:A:两向正交正放网架 B:两向正交斜放网架 C:两向斜交斜放网架 D:三向网架
四角锥体系: A:正放四角锥网架(图7) B:正放抽空四角锥网架 C:斜放四角锥网架 D:星形四角锥网架 E:棋盘形四角锥网架
三角锥体系: A:三角锥网架(图8) B:抽空三角锥网架 C:蜂窝形三角锥网架
曲面网架体系: A:球壳、筒壳、双曲抛物面结构。(图9)

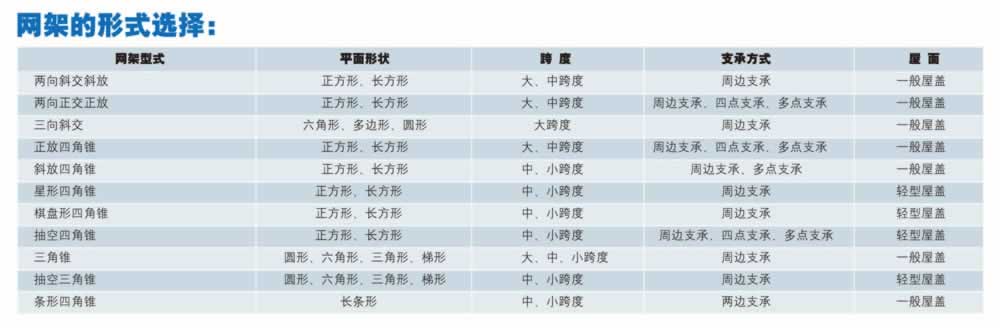

从受力角度考虑,三向桁架,正放四角锥网架和三角锥网架这三种结构形式受力性能好,空间刚度大。但根据建筑的需要,亦可选用其它结构形式。
用户委托我公司设计网架,需提供以下参数:
(1) 网架平面尺寸;(2) 结构形式; (3) 网格尺寸;(4) 网架高度;(5) 支承条件及圈梁宽度; (6) 上下弦荷载; (7) 排水方向及坡度; (8) 其它特殊要求;网架设计完毕后,我公司即向甲方或设计单位提供网架支座反力及支座预埋钢板间距。
网架的安装:
螺栓球节点网架主要采用满堂脚手架高空散装(图10)中小跨度刚度较好的网架,如正放四角锥,正交正放桁架,可利用原有建筑物或搭设局部脚手架通过高空滑移进行安装,有些小型网架和具有吊装条件的工地,也可在地面安装后整体吊装;另外,还可以采用活动平台移动法进行网架安装。 |
